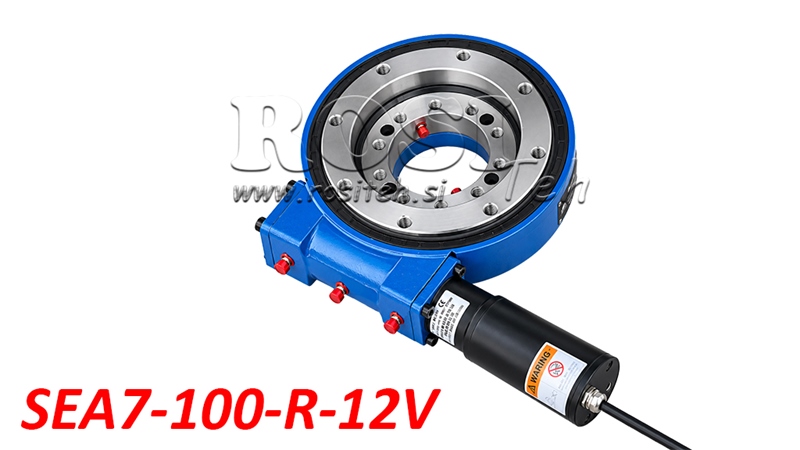

SCHNECKENGETRIEBE-SCHWENKANTRIEB SERIE SEA7-100-R-12V - ÜBERSETZUNGSVERHÄLTNIS 71:1 - ECO

Beschreibung

Schneckengetriebe-Schwenkantriebe der Serie SEA7 mit 12-V-Elektromotor bieten eine kompakte, robuste und kosteneffiziente Lösung für elektrisch angetriebene Drehbewegungen und die präzise Positionierung verschiedener Konstruktionen und Geräte. Sie vereinen Schneckengetriebe, Drehverbindung und Elektromotor in einer einzigen Funktionseinheit, die hohe Drehmomente übertragen sowie axiale, radiale und Kippbelastungen aufnehmen kann.

Die Serie SEA7 eignet sich für Anwendungen, die eine langsame, gleichmäßige und kontrollierte Drehbewegung erfordern. Dank des integrierten 12-V-Elektromotors ist der Antrieb besonders für Geräte und Fahrzeuge mit 12-Volt-Bordnetz geeignet, da für den Betrieb kein zusätzliches Hydrauliksystem erforderlich ist.

Funktionsweise des Schneckengetriebe-Schwenkantriebs

Der Schneckengetriebe-Schwenkantrieb arbeitet nach dem Prinzip einer Schneckengetriebeübersetzung, bei der der Elektromotor über eine Schneckenwelle einen verzahnten Drehkranz antreibt. Diese Bauweise ermöglicht ein hohes Untersetzungsverhältnis, ein hohes Drehmoment sowie eine langsame, gleichmäßige und kontrollierte Drehbewegung.

Der integrierte 12-V-Elektromotor ermöglicht den elektrischen Betrieb ohne Hydraulikpumpe, Hydraulikmotor oder Hydraulikschläuche. Dadurch wird die Montage vereinfacht und der Antrieb kann in Geräten eingesetzt werden, bei denen kein Hydrauliksystem vorhanden ist.

Der Antrieb ermöglicht eine endlose 360°-Drehung, während die integrierte Drehverbindung axiale und radiale Kräfte sowie Kippmomente aufnimmt. Die Schneckengetriebeübersetzung bietet außerdem ein hohes Haltemoment und trägt so zur Positionsstabilität der rotierenden Konstruktion bei.

Wesentliche Vorteile

• Elektrischer Antrieb mit enthaltenem 12-V-Elektromotor.

• Betrieb ohne zusätzliches Hydrauliksystem.

• Kompakte und robuste Konstruktion mit integrierter Drehverbindung.

• Endlose 360°-Drehung möglich.

• Hohes Untersetzungsverhältnis für langsame und präzise Drehbewegungen.

• Hohes Abtriebs- und Haltemoment.

• Hohe Tragfähigkeit bei axialen und radialen Belastungen.

• Aufnahme hoher Kippmomente möglich.

• Vereinfachte Installation in Geräten mit 12-Volt-Bordnetz.

• Breites Anwendungsspektrum in Landmaschinen, Forstmaschinen, Baumaschinen und Industrieanlagen.

Anwendungen

Schneckengetriebe-Schwenkantriebe der Serie SEA7 mit Elektromotoren eignen sich für verschiedene Anwendungen, bei denen elektrisch gesteuerte Drehbewegungen, Positionierungen oder Bewegungen von Baugruppen erforderlich sind.

• Landmaschinen – drehbare Anbaugeräte, verstellbare Konstruktionen und landwirtschaftliche Ausrüstung.

• Forstmaschinen – Drehmechanismen, kleinere Materialumschlaggeräte und Hilfsarbeitsbaugruppen.

• Baumaschinen – Drehplattformen, Positioniersysteme und Spezialkonstruktionen.

• Industrieanlagen – Drehtische, Positioniervorrichtungen und Materialflusssysteme.

• Transport- und Sonderfahrzeuge – elektrisch betätigte Drehmechanismen und fahrzeugmontierte Ausrüstung.

• Solar-Nachführsysteme – drehbare Halterungen und Systeme zur Positionsverstellung von Solarmodulen.

Konstruktion und Leistung

Der Schneckengetriebe-Schwenkantrieb SEA7 verfügt über eine robuste Bauweise, die Getriebeübersetzung und Drehverbindung in einem kompakten Gehäuse kombiniert. Seine Konstruktion ermöglicht die Aufnahme verschiedener Belastungsarten und macht ihn für die Integration in zahlreiche mechanische Systeme geeignet.

Der Antrieb verfügt über ein Untersetzungsverhältnis von 71:1, eine maximale Abtriebsdrehzahl von 1,4 U/min und ein Nenn-Abtriebsdrehmoment von 210 Nm. Die statische axiale Tragfähigkeit beträgt 133 kN, die statische radiale Tragfähigkeit 53 kN und das maximale Kippmoment 13,5 kNm.

Das Haltemoment beträgt 10,4 kNm und bietet einen wirksamen Widerstand gegen äußere Drehbelastungen. Beim Betrieb sind die zulässigen Belastungen, die Einbaumethode und eine geeignete elektrische Steuerung zu berücksichtigen.

Elektrischer Anschluss und Steuerung

Der Schneckengetriebe-Schwenkantrieb ist mit einem 12-V-Gleichstrom-Elektromotor mit einem angegebenen Maximalstrom von 14 A ausgestattet. Er ist für den Anschluss an eine geeignete 12-Volt-Stromversorgung vorgesehen.

Für den Betrieb müssen eine geeignete elektrische Steuerung, eine Absicherung der Stromversorgung und korrekt dimensionierte elektrische Leitungen vorgesehen werden. Die Art der Steuerung richtet sich nach den Anforderungen der jeweiligen Anwendung.

Der Elektromotor ist im Lieferumfang des Schneckengetriebe-Schwenkantriebs enthalten.

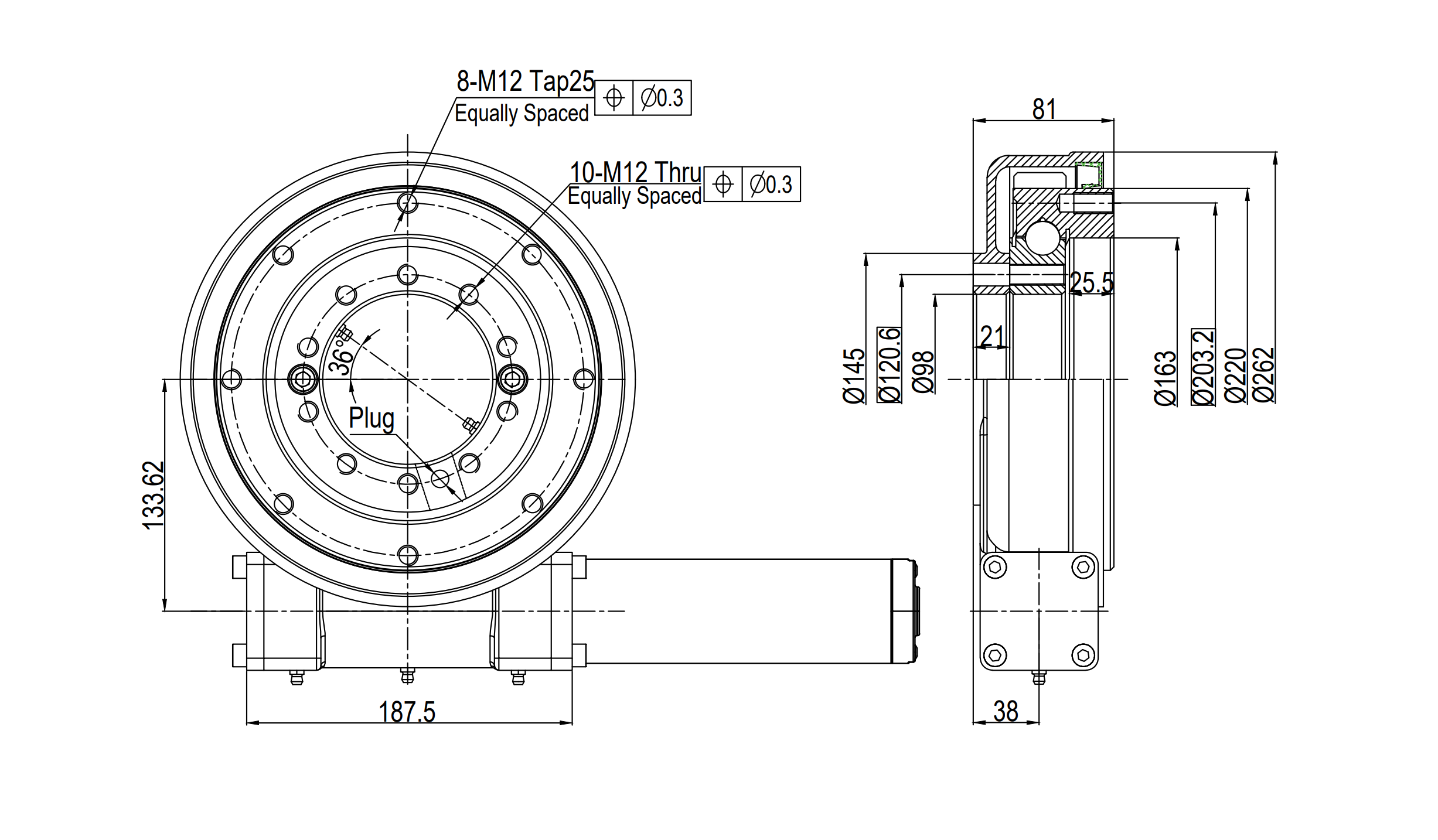

Abmessungen SAE07 - ECO

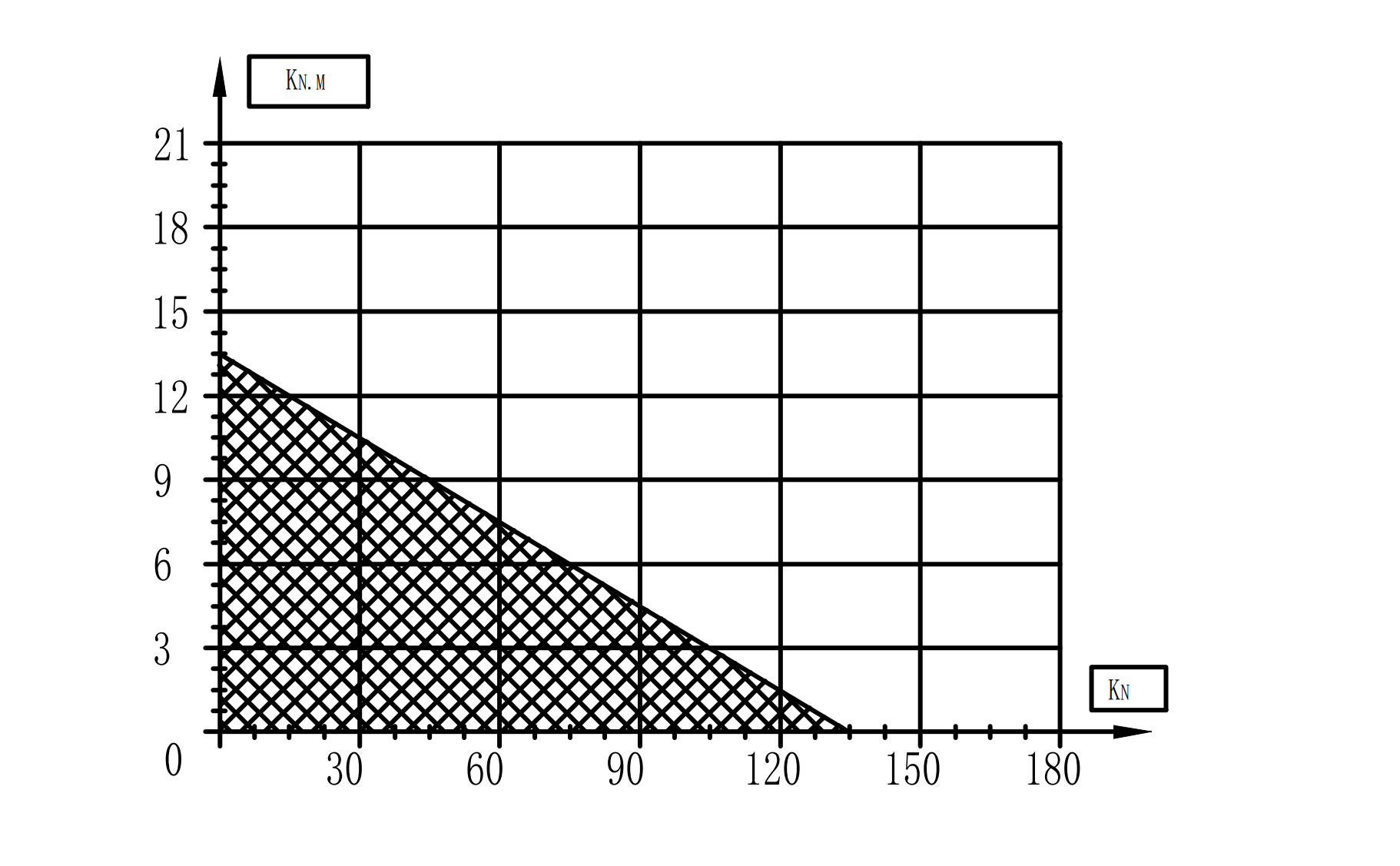

Tragfähigkeitsdiagramm

Das Diagramm zeigt die zulässigen Kombinationen aus axialer Belastung und Kippmoment für den Schneckengetriebe-Schwenkantrieb SEA7. Mit zunehmender axialer Belastung verringert sich das zulässige Kippmoment. Um die richtige Auswahl und den sicheren Betrieb des Antriebs zu gewährleisten, müssen die vom Hersteller angegebenen Grenzwerte eingehalten werden.

Horizontale Achse: axiale Belastung in kN.

Vertikale Achse: Kippmoment in kNm.

Hervorgehobener Bereich: zulässige Belastungskombinationen gemäß Herstellerdiagramm.

Grenzkurve: kombinierte Belastungsgrenze, die nicht überschritten werden darf.
