Descrição:

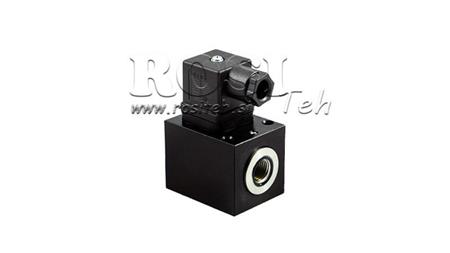

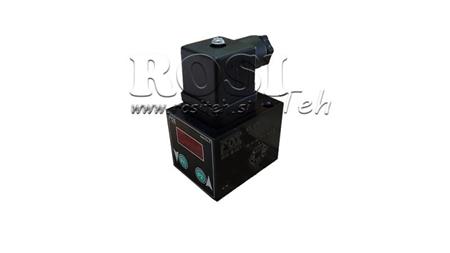

Os interruptores eletrônicos de pressão “KLV5” permitem a regulação de dois pontos de trabalho com histerese ajustável (faixa máxima e mínima). A série KLV5 é fácil de usar e programar. O interruptor eletrônico de pressão KLV5 é equipado com um display frontal para configuração e monitoramento da pressão de trabalho.

OPERAÇÃO:

O interruptor de pressão possui botões P1 e P2. Cada botão tem dois valores P1(PL1 e PL2) e P2(PH1 e PH2).

P1 = configuramos a pressão mínima (PL1 e PL2)

P2 = configuramos a pressão máxima (PH1 e PH2)

PL1 = ponto de intervenção mínima OUT1 (pressione 1x em P1 para acessar PL1)

PL2 = ponto de intervenção mínima OUT2 (mantenha pressionado o botão em P1 para acessar PL2)

PH1 = ponto de intervenção máxima OUT1 (pressione 1x em P2 para acessar PH2)

PH2 = ponto de intervenção máxima OUT2 (mantenha pressionado o botão em P2 para acessar PH2)

Pressione o botão no qual a pressão precisa ser alterada (P1 ou P2), o valor (PL1 e PL2) será exibido no caso de P1 e o valor PH1 e PH2 no caso de P2.

Depois disso, é possível alterar a pressão pressionando o botão ▼ (P1) para diminuir ou o botão ▲ (P2) para aumentar o valor.

Aguarde alguns segundos e o valor da pressão atual será salvo. A pressão configurada será salva quando piscar no display. Em seguida, retorna ao display inicial 0.0

Repita o mesmo procedimento para outros pontos de intervenção.

IMPORTANTE: Para segurança e operação adequada, PL1 = PL2 devem ser valores iguais e PH1 = PH2 devem ser valores iguais.
