PRZEKŁADNIA GR.3 -1:3 WLOT MĘSKI - WYLOT MĘSKI

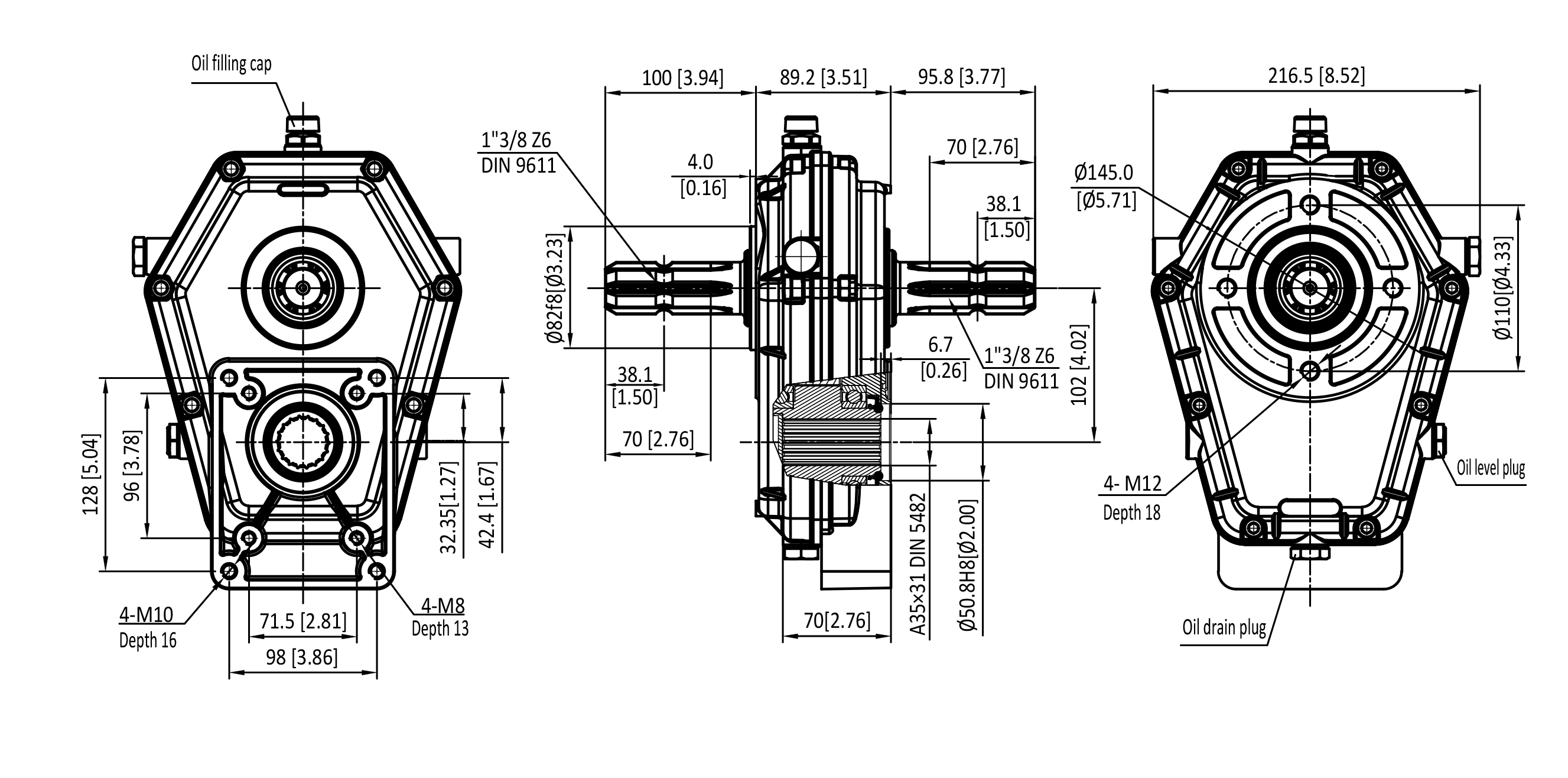

WYMIARY

INSTRUKCJA UŻYTKOWANIA

1. Przeznaczenie

Skrzynia biegów to mechaniczna przekładnia, która zwiększa prędkość obrotową wału wyjściowego i umożliwia napęd pompy hydraulicznej zębatej za pomocą wału WOM ciągnika.

Jest używana do napędu:

- zespołów hydraulicznych,

- wyciągarek leśnych,

- rozłupywaczy do drewna,

- innego sprzętu hydraulicznego.

2. Pozycja montażu

Skrzynia biegów musi być zamontowana w prawidłowej pozycji roboczej, aby zapewnić odpowiednie smarowanie kół zębatych. Zaleca się montaż poziomy, tak aby pompa i skrzynia biegów były wyrównane poziomo.

Ważne:

- skrzynia biegów musi być zawsze zamontowana tak, aby olej wewnątrz obudowy miał kontakt z przekładnią zębatą,

- długotrwała praca w pozycji odwróconej jest niedozwolona,

- skrzynia biegów musi być mechanicznie podparta (nie może wisieć wyłącznie na wale WOM).

3. Kierunek obrotów

Przed montażem sprawdź kierunek obrotów wału WOM oraz wymagany kierunek obrotów pompy hydraulicznej.

Zły kierunek obrotów może spowodować uszkodzenie pompy, awarię uszczelki oraz słaby przepływ oleju.

4. Smarowanie olejowe

Skrzynia biegów musi być ciągle smarowana olejem wewnątrz obudowy, aby zapewnić prawidłową pracę kół zębatych. Zalecanym smarem jest olej przekładniowy SAE 90.

Skrzynia biegów musi być napełniona olejem do poziomu kontrolnego.

Przed pierwszym użyciem usuń korek napełniający, napełnij jednostkę olejem do oznaczonego poziomu, a następnie zamknij korek.

Przed każdym użyciem sprawdź poziom oleju. Pierwsza wymiana oleju zalecana jest po 50 godzinach pracy, a następnie co 1500 godzin pracy lub raz w roku.

5. Temperatura pracy

Normalna temperatura pracy obudowy skrzyni biegów wynosi od 50 do 80°C. Jeśli przekroczy 90°C, sprawdź poziom oleju, obciążenie i wyrównanie.

6. Konserwacja i możliwe problemy
