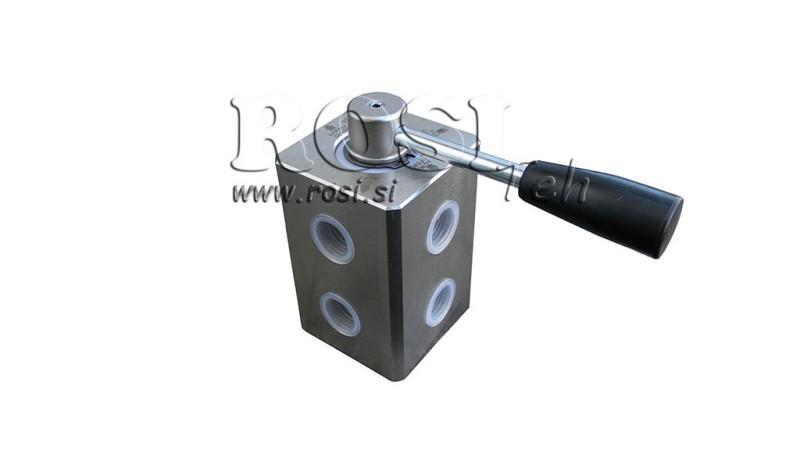

MANUELLE 6 WEGE VENTIL DF 1/2 - 60 lit - ECO

Verwendung:

Ventil wird als doppelte 3-Wegeventil verwendet. Öldurchfluss, dass ins Ventil durch zwei Doppel Eingänge hereinkommt, wird ans zwei Doppel Ausgänge umgeleitet.

Material:

Gehäuse: Gusseisen, innere Hartmetall
Dichtung: Buna N Standard

Anschließen:

Schließen sie "P" und " P' "an die Druckseite an. Verbinden sie "A" und "B" and den ersten Zylinder oder Öl Motor, und " A' " und " B' " an den zweiten Zylinder/Öl Motor.

Als der Hebel in Position »1« ist, ist "P" mit » A « verbindet und " P' " mit " A' ". Wenn der Hebel in Position "2" ist, ist "P" mit " B " und

" P' " mit " B' " verbindet. Als der Hebel in der mittleren Position ist sind alle Porte miteinander verbunden (opened center).
