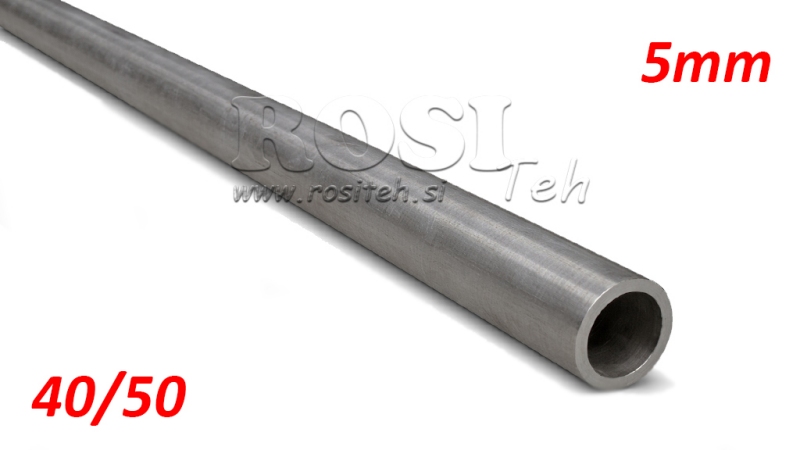

GEHONTE ROHR H9 FÜR HYDRAULIKZYLINDER 40/50 - 5mm (1000mm)
Artikel Nummer
11497
OEM:
9990000020768
Steuersatz
22 %
Preis exklusive Mehrwertsteuer:
21,31 EUR
Preis inklusive Mehrwertsteuer:
26,00 EUR
Ref:
12
Gehonte Rohr
Rückgabe oder Umtausch:
Sondergefertigte Rohre sind von Rückgabe oder Umtausch ausgeschlossen.
Länge:
1 - 6 Meter
Material:
E355 DIN 2393 ISO H9
Lieferant:
Italien
- Blau markierte Rohre sind üblicherweise in 1 Meter Länge auf Lager. Alle anderen Längen und Abmessungen sind auf Anfrage per E-Mail oder Telefon erhältlich.
- Rohre werden nicht auf Längen unter 1000 mm geschnitten.
- Die Lieferzeit für nicht lagernde Rohre beträgt in der Regel 2–4 Wochen.
- Die maximal lieferbare Länge beträgt 6 Meter (geringe Abweichungen der Endlänge sind möglich).
| BLAU MARKIERTE ROHRE SIND ÜBLICHERWEISE IN 1 METER LÄNGE AUF LAGER. ANDERE SIND AUF ANFRAGE ERHÄLTLICH. | ||||||||||
| ŠIFRA | ID (mm) | OD (mm) | t (mm) | (kg/m) | ŠIFRA | ID (mm) | OD (mm) | t (mm) | (kg/m) | |
| 14781 | 20 | 30 | 5 | 3,082 | 14790 | 75 | 90 | 7,5 | 15,258 | |
| 14782 | 25 | 35 | 3,699 | 11502 | 80 | 90 | 5 | 10,480 | ||
| 14783 | 30 | 40 | 4,315 | 14791 | 80 | 95 | 7,5 | 16,183 | ||
| 100553 | 32 | 40 | 4 | 3,551 | 11503 | 85 | 95 | 5 | 11,097 | |
| 14784 | 35 | 45 | 5 | 4,932 | 14792 | 85 | 100 | 7,5 | 17,107 | |
| 11497 | 40 | 50 | 5 | 5,548 | 14793 | 90 | 100 | 5 | 11,713 | |
| 14785 | 45 | 55 | 5 | 6,165 | 11504 | 90 | 105 | 7,5 | 18,032 | |
| 11498 | 50 | 60 | 5 | 6,781 | 14794 | 95 | 110 | 7,5 | 18,957 | |
| 14786 | 55 | 65 | 5 | 7,398 | 14795 | 100 | 5 | 12,946 | ||
| 11499 | 60 | 70 | 5 | 8,014 | 11505 | 100 | 115 | 7,5 | 19,882 | |
| 11500 | 63 | 73 | 5 | 8,384 | 14796 | 105 | 120 | 7,5 | 20,806 | |
| 14787 | 65 | 75 | 5 | 8,631 | 14797 | 110 | 5 | 14,179 | ||
| 11501 | 70 | 80 | 5 | 9,247 | 14010 | 110 | 125 | 7,5 | 21,731 | |
| 14788 | 70 | 85 | 7,5 | 14,333 | 14798 | 115 | 130 | 7,5 | 22,656 | |
| 14789 | 75 | 5 | 9,864 | 14799 | 120 | 135 | 7,5 | 23,581 | ||
| BLAU MARKIERTE ROHRE SIND ÜBLICHERWEISE IN 1 METER LÄNGE AUF LAGER. ANDERE SIND AUF ANFRAGE ERHÄLTLICH. | ||||||||||
| BLAU MARKIERTE STANGEN SIND ÜBLICHERWEISE IN 1 METER LÄNGE AUF LAGER. ANDERE SIND AUF ANFRAGE ERHÄLTLICH. | ||||
| ŠIFRA | ID | OD | t | (kg/m) |
| 14781 | 20 | 30 | 5 | 3,0825 |
Mechanische Eigenschaften
| Stahlsorte | Zugfestigkeit Rm (N/mm2) | Dehnung A5 (%) | Kerbschlagarbeit KV2 (J) | Härte Brinell (N/mm2) | Norm |
| E355+SR | min. 580 | min. 10 | min. 27 J / -20°C | min. 175 | EN 10305-1 |
| E355+C | min. 640 | min. 4 | - | min. 185 | EN 10305-2 |
SR - Spannungsarm geglüht - Das Material ist kaltgezogen und anschließend spannungsarm gemacht.
C - Kaltgezogen - Das Material ist nur kaltgezogen ohne zusätzliche Spannungsreduzierung.
Abmessungen und Toleranzen
| Außendurchmesser (OD) | Ø30 - 135 mm / auf Anfrage |
| Innendurchmesser (ID) | Ø20 - 120 mm |
| Innere Toleranz (ID) | ISO H9 |
| Äußere Toleranz (OD) | gemäß EN 10305-2 |
| Innenoberflächenrauheit (ID) | Ra: max. 0.40 µm (gehonte Oberfläche) |
| Geradheit | max. 1 mm / 1000 mm |
Maßtabelle - OD Toleranz
| Durchmesser (mm) | ISO M8 (µm) |
| 30 < Ø ≤ 50 | 0 / +39 |
| 50 < Ø ≤ 80 | 0 / +46 |
| 80 < Ø ≤ 120 | 0 / +54 |
| 120 < Ø ≤ 180 | 0 / +63 |
| 180 < Ø ≤ 250 | 0 / +72 |
| 250 < Ø ≤ 315 | 0 / +81 |
