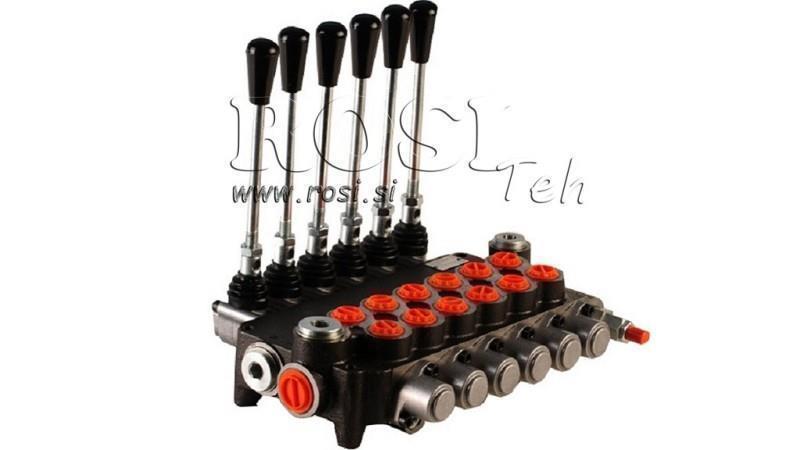

MANUELL HYDRAULISCHES VENTIL MONOBLOCK 6xZ80
| Technische Informationen | |
| Lieferant: | Bulgarien |
| Rückgabe oder Umtausch: | 14 Tage |
| Garantie: | 6 Monate |
| Produktgewicht: | 15,9 kg |
| Ventiltyp: | Z80-Monoblock |
| Nenndurchfluss: | 80 L/min |
| Anzahl der Sektionen: | 6 |
| Gehäusematerial: | Gusseisen |
| Schiebermaterial: | Kohlenstoffstahl (18 mm Durchmesser) |
| Betätigung: | Mechanisch (über Steuerhebel) |
| Hydraulikkreis: | Parallel |
| Max. Druck (Anschluss T): | 35 bar (Rücklaufdruck) |
| Max. Druck (Anschluss P): | 315 bar (Eingangsdruck) |
| Max. Druck (Anschlüsse A und B): | 315 bar (Arbeitsdruck) |
| Werkseitig eingestelltes Druckbegrenzungsventil: | 180 bar |
| Einstellbereich des Druckbegrenzungsventils: | 120-250 bar |
| Interne Leckage: | 8 cm³/min bei Δp = 100 bar und 40°C |
| Betriebstemperatur: | -40°C bis +60°C |
| Öl-Betriebstemperatur: | -20°C bis +80°C mit NBR-Dichtungen, -20°C bis +100°C mit FPM-Dichtungen |
| Ölviskosität: | 15–75 mm²/s (empfohlen) |
Beschreibung
Z80-Hydraulik-Monoblockventile sind für die zuverlässige und präzise Steuerung des Hydraulikölstroms zwischen Pumpe und hydraulischen Aktuatoren ausgelegt. Sie sind in Ausführungen mit 1 bis 6 Sektionen erhältlich und ermöglichen je nach Systemanforderung die Steuerung von einer bis sechs unabhängigen Hydraulikfunktionen.
Jede Sektion verfügt über die Arbeitsanschlüsse A und B. Die Standard-BSP-Ausführung verwendet einen G 1/2-Anschluss für den Druckeingang P, G 3/4 für den Rücklaufanschluss T und G 1/2-Anschlüsse für die Arbeitsanschlüsse A und B. Je nach gewählter Schieberkonfiguration eignet sich das Ventil zur Steuerung von doppeltwirkenden oder einfachwirkenden Hydraulikzylindern, Hydraulikmotoren und anderen hydraulischen Aktuatoren.
In der handbetätigten Ausführung wird das Ventil mechanisch über Hebel gesteuert. Durch Betätigen eines einzelnen Hebels wird Hydrauliköl zum entsprechenden Arbeitsanschluss geleitet, wodurch die Bewegungsrichtung des angeschlossenen Aktuators gesteuert wird. In der Neutralstellung ist die jeweilige Hydraulikfunktion nicht aktiviert.
Hauptvorteile der Z80-Ventile:
- Nenndurchfluss: 80 l/min,
- maximaler Arbeitsdruck: 315 bar,
- erhältlich mit 1 bis 6 Sektionen,
- kompakte und robuste Monoblock-Bauweise,
- einfache und direkte Handbetätigung,
- unabhängige Steuerung einzelner Hydraulikfunktionen,
- standardisierte Hydraulikanschlüsse,
- geeignet für verschiedene mobile und stationäre Hydrauliksysteme.
Z80-Ventile sind mit einem Hauptdruckbegrenzungsventil und einem Rückschlagventil ausgestattet. Sie sind in Parallel- oder Tandemkonfiguration erhältlich, mit optionalem Power-Beyond-Anschluss (Carry Over) zum Anschluss zusätzlicher Hydraulikventile.
Z80-Hydraulik-Monoblockventile eignen sich für den Einsatz an land- und forstwirtschaftlichen Maschinen sowie an verschiedenen industriellen und mobilen Hydraulikgeräten. Durch die Auswahl der passenden Anzahl an Sektionen und des geeigneten Schiebertyps kann das Ventil an die spezifischen Hydraulikfunktionen jeder Maschine oder Anwendung angepasst werden.

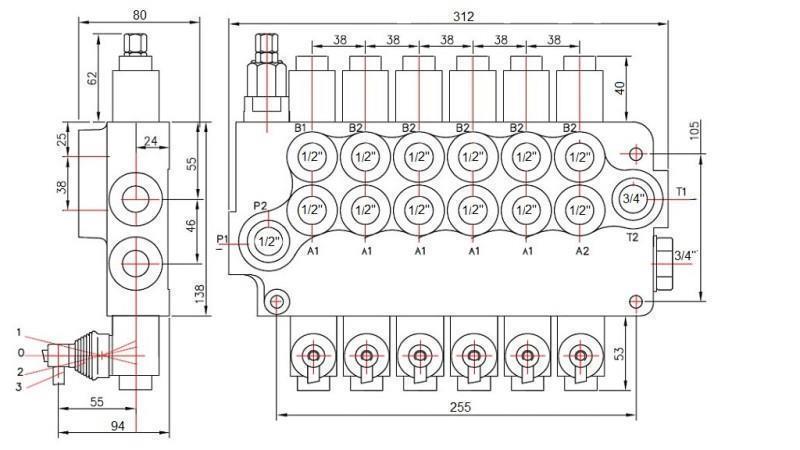

Abmessungen

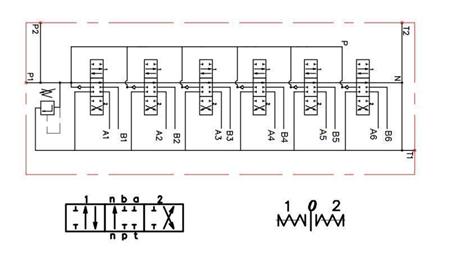

Hydraulischer Schaltplan
