MANUELL HYDRAULISCHES VENTIL MONOBLOCK 1xZ80 + SCHWIMMSTELLUNG
| Technische Informationen | |
| Lieferant: | Bulgarien |
| Rückgabe oder Umtausch: | 14 Tage |
| Garantie: | 6 Monate |
| Produktgewicht: | 3,90 kg |
| Ventiltyp: | Z80-Monoblock mit Schwimmstellung |
| Nenndurchfluss: | 80 L/min |
| Anzahl der Sektionen: | 1 |
| Gehäusematerial: | Gusseisen |
| Material des Steuerschiebers: | Kohlenstoffstahl (18 mm Durchmesser) |
| Betätigung: | Mechanisch (über Bedienhebel) |
| Hebelstellungen: | 4 |
| Funktionen: | Doppeltwirkend + Schwimmstellung (FLOAT) |
| Hydraulikkreis: | Parallel |
| Max. Druck (Anschluss T): | 35 bar (Rücklaufdruck) |
| Max. Druck (Anschluss P): | 315 bar (Eingangsdruck) |
| Max. Druck (Anschlüsse A und B): | 315 bar (Arbeitsdruck) |
| Werkseitig eingestelltes Druckbegrenzungsventil: | 180 bar |
| Einstellbereich des Druckbegrenzungsventils: | 120-250 bar |
| Interne Leckage: | 8 cm³/min bei Δp = 100 bar und 40°C |
| Betriebstemperatur: | -40°C bis +60°C |
| Öl-Betriebstemperatur: | Von -20°C bis +80°C mit NBR-Dichtungen, von -20°C bis +100°C mit FPM-Dichtungen |
| Ölviskosität: | 15–75 mm²/s (empfohlen) |
Beschreibung
Das Z80 Hydraulik-Monoblock-Steuerventil mit Schwimmstellung ist für die zuverlässige und präzise manuelle Steuerung des Hydraulikölstroms zwischen Pumpe und hydraulischem Verbraucher ausgelegt. Ein wesentliches Merkmal dieser Ausführung ist die zusätzliche Schwimmstellung (FLOAT), die dem angeschlossenen Hydraulikzylinder eine freie Bewegung ermöglicht.
Die Sektion verfügt über Arbeitsanschlüsse A und B mit G 1/2"-Gewinde zum Anschluss eines Hydraulikzylinders oder eines anderen doppeltwirkenden hydraulischen Verbrauchers. Der Hauptdruckanschluss P hat ein G 1/2"-Gewinde, und der Rücklaufanschluss T hat ein G 3/4"-Gewinde.
Das Ventil wird mechanisch über einen Hebel betätigt. Zusätzlich zur standardmäßigen bidirektionalen Zylindersteuerung verfügt das Ventil auch über eine Schwimmstellung. Wird der Hebel in die Schwimmstellung bewegt, werden die Anschlüsse A und B mit der Rücklaufleitung T verbunden, sodass sich die Kolbenstange des Hydraulikzylinders unter Einwirkung äußerer Kräfte in beide Richtungen frei bewegen kann.
Die Schwimmstellung ist besonders nützlich für Anbaugeräte, die während des Betriebs dem Gelände oder der Bodenoberfläche folgen müssen, da der Hydraulikzylinder das Anbaugerät bei aktivierter Schwimmstellung nicht in einer festen Position hält.
Hauptvorteile der Ausführung Z80 + F:
- zusätzliche Schwimmstellung (FLOAT),
- freie Bewegung des Hydraulikzylinders in der Schwimmstellung,
- geeignet für Anbaugeräte, die dem Gelände folgen müssen,
- einfache mechanische Hebelbetätigung,
- integriertes Druckbegrenzungsventil,
- robuste Monoblock-Bauweise.
Das Z80 Hydraulikventil mit Schwimmstellung eignet sich für den Einsatz an landwirtschaftlichen, forstwirtschaftlichen und anderen mobilen Hydraulikmaschinen, bei denen zusätzlich zur standardmäßigen doppeltwirkenden Steuerung eine freie Bewegung des Hydraulikzylinders erforderlich ist.

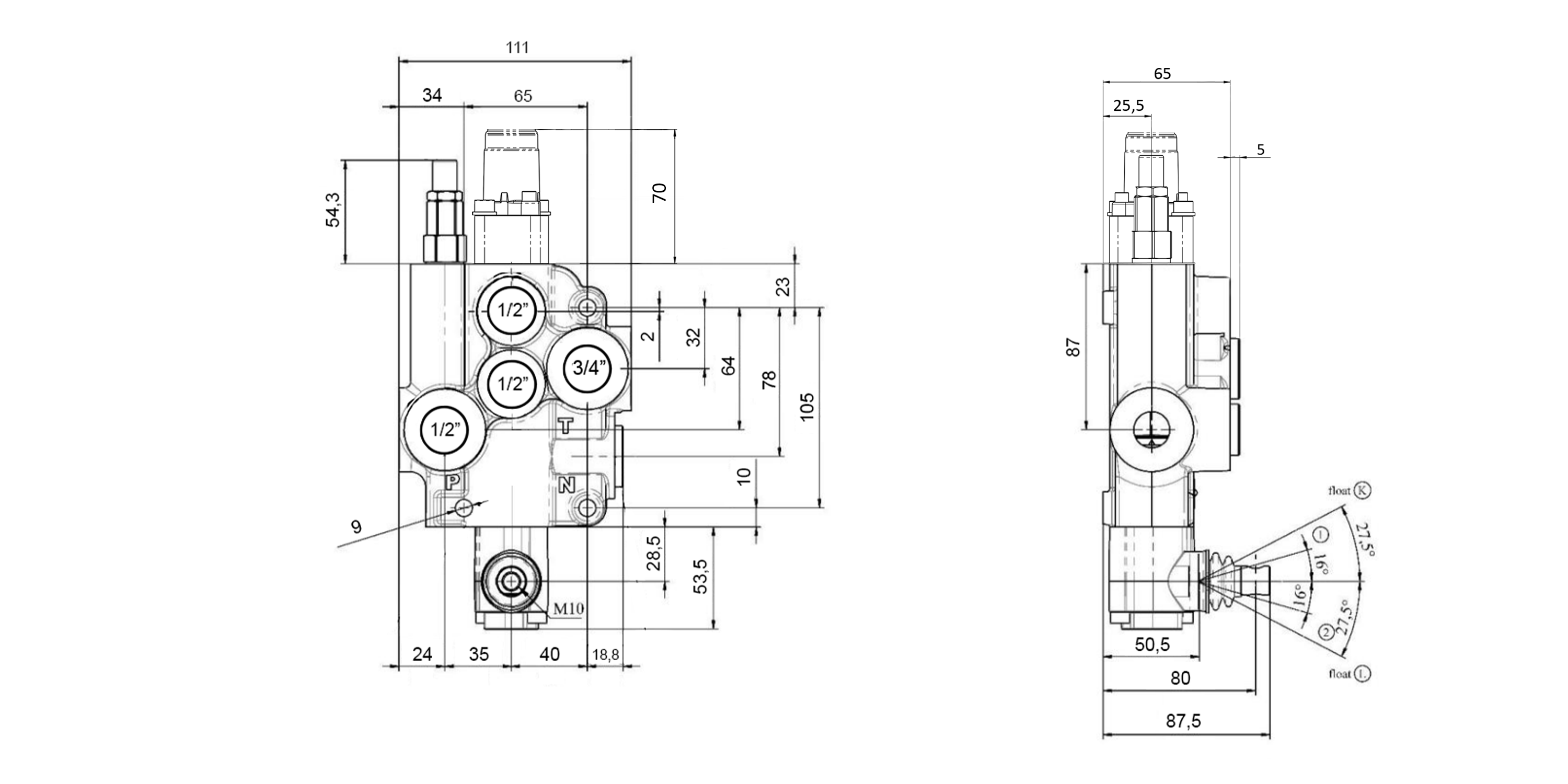

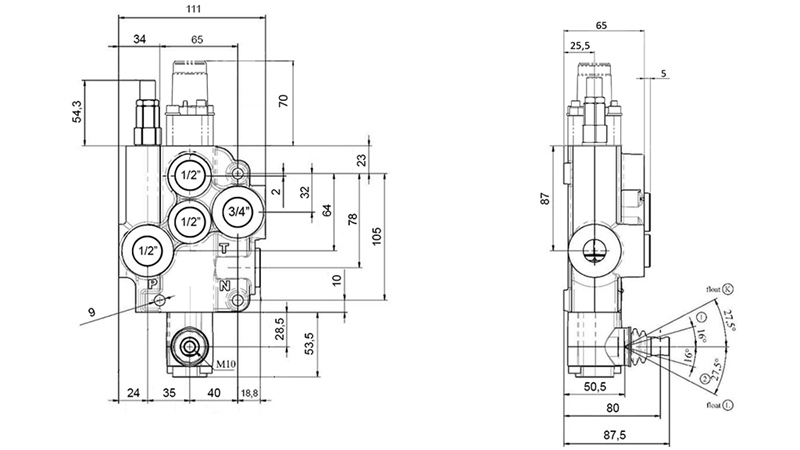

Abmessungen

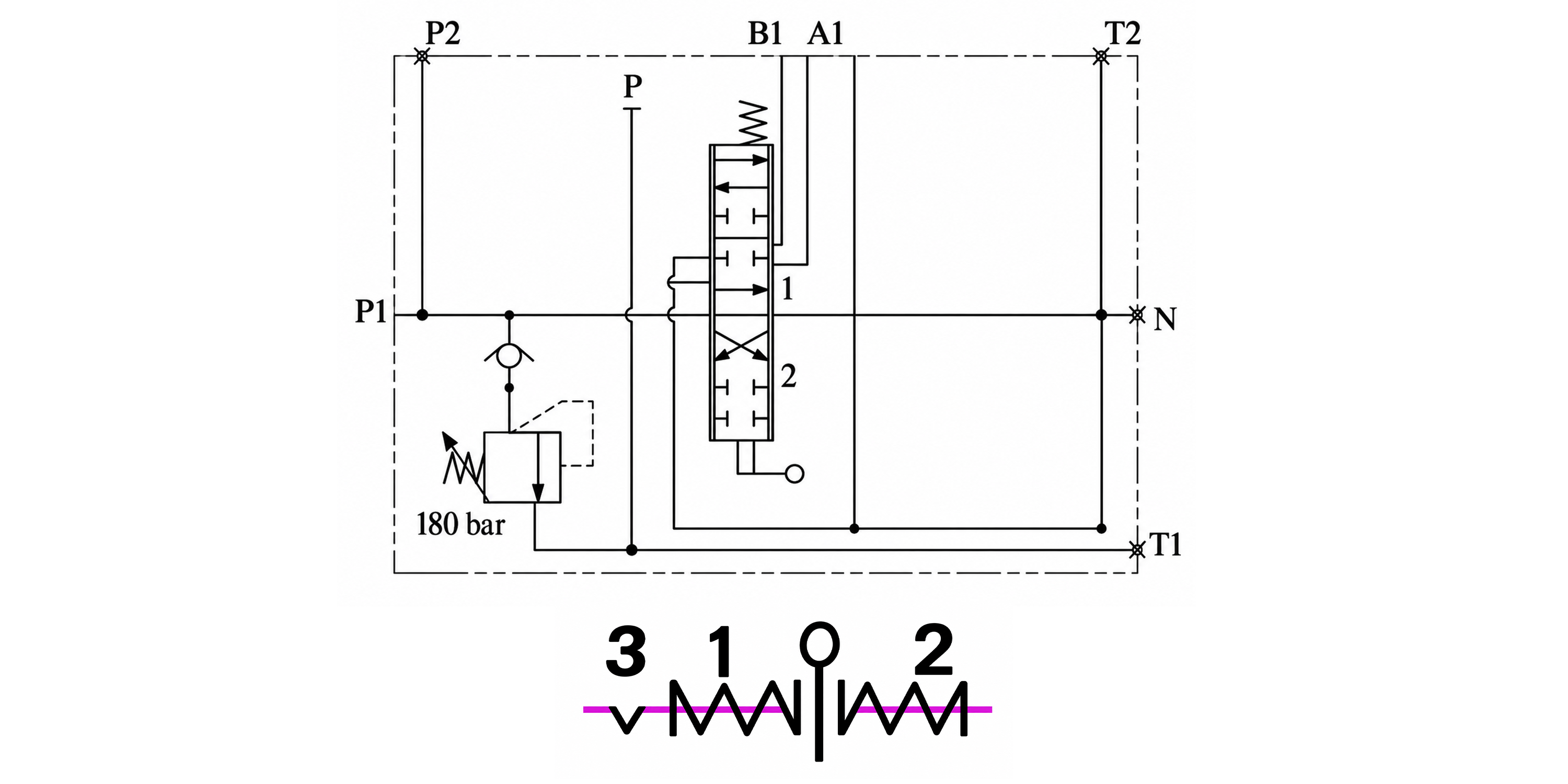

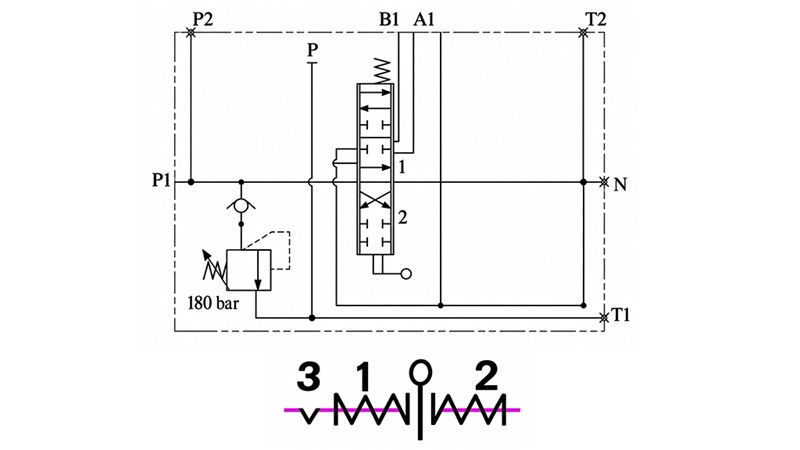

Hydraulischer Schaltplan
