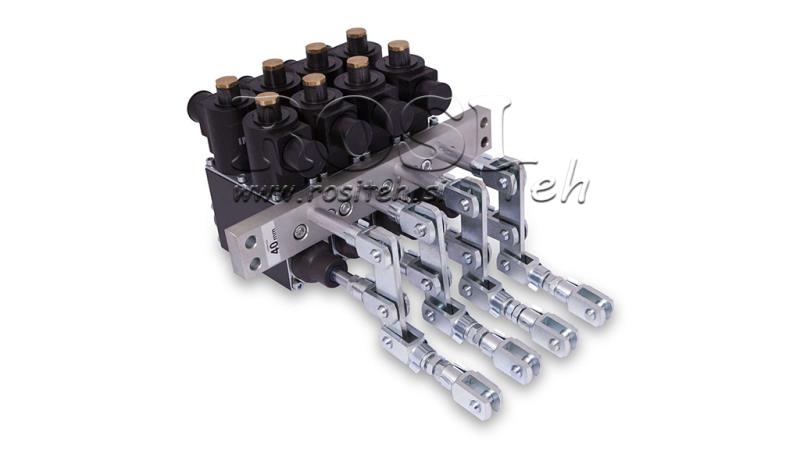

EINZELN HUB SEGMENT VERBREITUNG (12–20 mm) FÜR DAS VENTIL

EINZELN HUB SEGMENT VERBREITUNG:

Bei einem Spindelhub bis 13 mm ist eine Verlängerung des einzelnen Segments nicht erforderlich. Die Abmessungen sind wie folgt (Beispiel für einen Hub von 13 mm in jede Richtung):

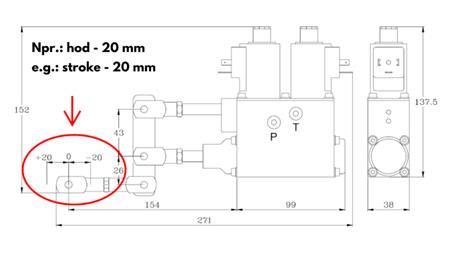

Beträgt der Spindelhub mehr als 13 mm, muss auch eine EINZELN HUB SEGMENT VERBREITUNG (12-20 mm) FÜR DAS VENTIL verwendet werden. Dies gilt für jedes Segment separat. Es müssen so viele Segmente und so viele Erweiterungen hinzugefügt werden. Wenn Sie vier Spindeln haben, sind vier Verlängerungen erforderlich. Die Abmessungen sind wie folgt (Beispiel für einen Hub von 20 mm in jede Richtung):

Ventil ohne Verlängerung (Hub bis 13 mm)	Ventil mit Verlängerung (Hub über 13 mm)
